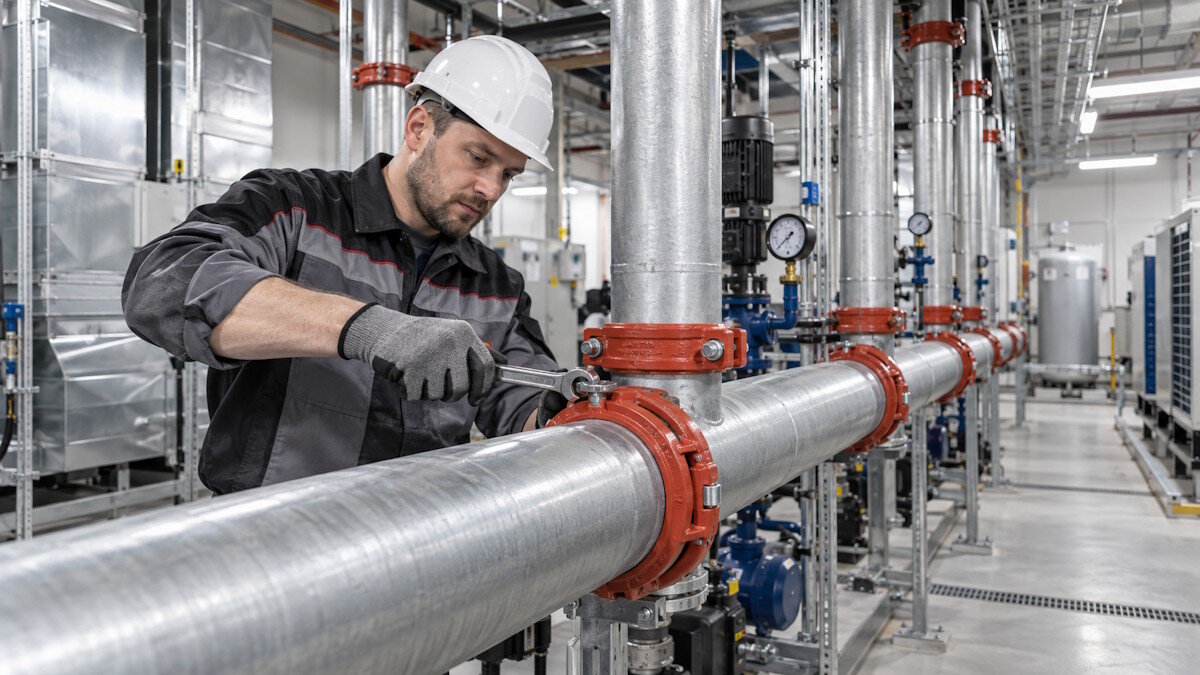

Монтаж грувлочных соединений
Грувлочное соединение, или грувлок, позволяет собирать трубопроводы без сварки непосредственно в месте стыка. На концах труб формируют канавки заданного профиля, устанавливают эластомерное уплотнение и фиксируют участок специальной муфтой. Технологию применяют в водоснабжении, отоплении, холодоснабжении, пожаротушении и на промышленных инженерных сетях.
Чаще такой способ используют со стальными, оцинкованными и нержавеющими трубами. Для полиэтилена существуют отдельные виды комплектующих. Возможность применения зависит от материала, диаметра, рабочего давления, температуры среды и характеристик выбранных элементов.
Компания «Цельсис» выполняет сборку новых магистралей, ремонт и реконструкцию действующих коммуникаций. Перед началом работ специалисты проверяют проект, параметры комплектующих и трассу, а после завершения контролируют герметичность и состояние узлов.
Цены на монтаж внешних систем водоснабжения и водоотведения грувлоками
| Наименование | Ед. Изм. | Цена, руб |
|---|---|---|
| Прокладка трубопроводов из стальных водогазопроводных оцинкованных труб "Грулвок" для водоснабжения, Ду 32 мм | п.м. | 3 500 ₽ |
| Прокладка трубопроводов из стальных водогазопроводных оцинкованных труб "Грулвок" для водоснабжения, Ду 40 мм | п.м. | 2 700 ₽ |
| Прокладка трубопроводов из стальных водогазопроводных оцинкованных труб "Грулвок" для водоснабжения, Ду 50 мм | п.м. | 3 300 ₽ |
| Прокладка трубопроводов из стальных водогазопроводных оцинкованных труб "Грулвок" для водоснабжения, Ду 65 мм | п.м. | 3 600 ₽ |

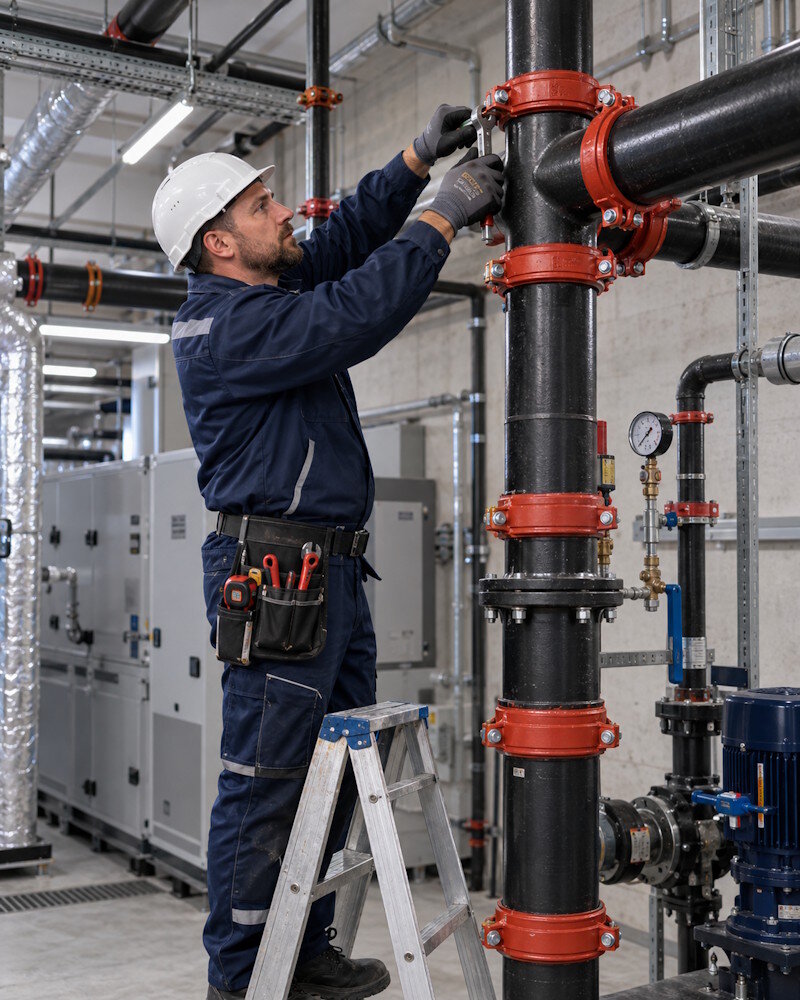

Как устроен грувлок
На конце трубы формируется кольцевая канавка, в которую входит корпус муфты. Между соединяемыми участками располагается эластомерная прокладка, отвечающая за герметичность.
В состав узла могут входить:
- Муфта с крепежом.
- Уплотнительная прокладка.
- Подготовленные концы труб.
- Отводы.
- Тройники.
- Переходы.
- Фланцевые адаптеры.
- Заглушки.
- Арматура с соответствующими окончаниями.
Профиль канавки должен соответствовать требованиям изготовителя комплектующих. Если желобок сформирован неправильно, корпус или уплотнение могут занять неверное положение.
При сборке учитывают материал и толщину стенки, диаметр, рабочие параметры сети и назначение участка.
Жесткие и гибкие муфты
По конструкции муфты делятся на жесткие и гибкие.
Жесткий тип ограничивает взаимное перемещение соседних участков. Его используют там, где линия должна сохранять заданное положение.
Гибкий тип способен допускать небольшое угловое или линейное смещение в пределах характеристик конкретной модели. Это свойство может учитываться при температурных деформациях или вибрации.
При этом сама технология не делает инженерную сеть автоматически устойчивой к любым перемещениям. Поведение магистрали зависит от выбранных элементов, опор, креплений и проектных расчетов.

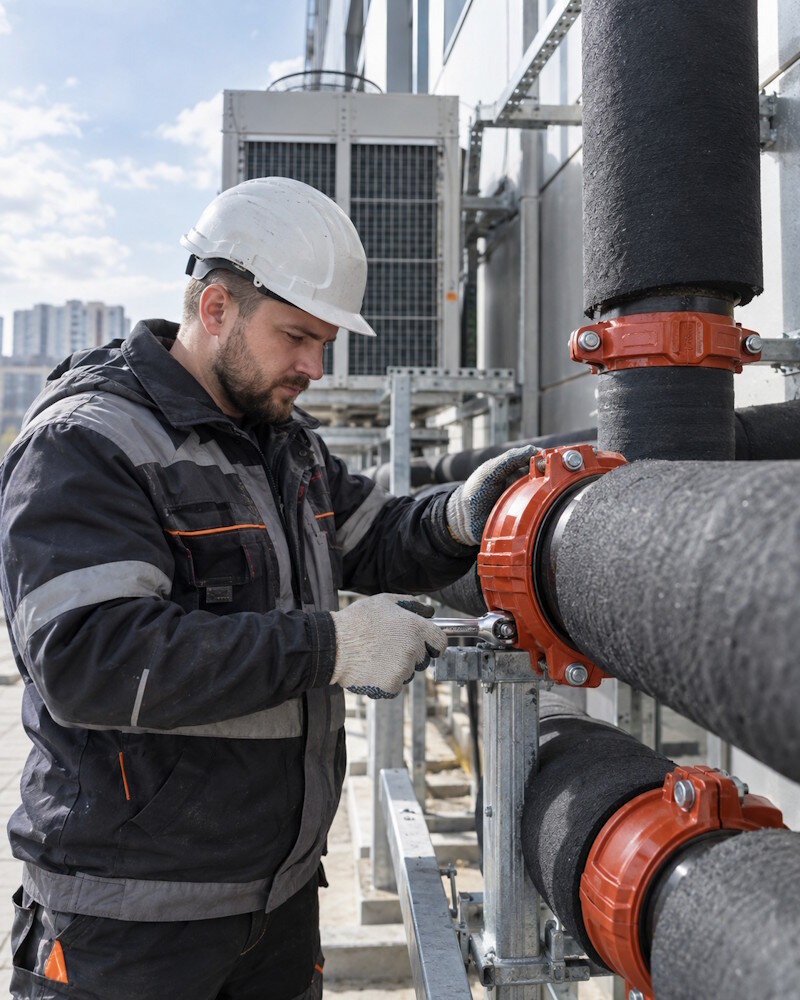

Как проходит сборка
Работы начинаются с проверки проекта или существующей схемы. Бригада сверяет диаметры, расположение арматуры, маршрут прокладки, крепления и точки подключения оборудования.
Основные этапы:
- Проверяют трубы, фасонные детали и комплектующие.
- Размечают участки по проектным размерам.
- Подготавливают торцы и поверхность возле будущего стыка.
- Формируют канавку нужного профиля.
- Проверяют размеры подготовленного участка.
- Устанавливают уплотнение.
- Собирают муфтовый узел.
- Затягивают крепеж по инструкции производителя.
- Закрепляют линию на опорах.
- Проводят предусмотренные проектом испытания.
Порядок может меняться в зависимости от производителя, материала и типа комплектующих. Универсального размера канавки или единого правила затяжки для всех грувлоков нет.
Накатка канавок
Для многих стальных труб желобок формируют методом накатки. Заготовку устанавливают в специальный станок, а ролики создают кольцевую канавку требуемой формы.
Оборудование бывает стационарным и переносным. Выбор зависит от диаметра, материала и условий на площадке.
После накатки проверяют:
- Расстояние от торца.
- Ширину и глубину канавки.
- Состояние поверхности.
- Отсутствие заметных повреждений.
- Соответствие параметрам выбранной муфты.
Точность этой операции влияет на посадку деталей и герметичность стыка.
Почему с нами выгодно работать
100% гарантия качества
Быстрый выезд специалиста
Бесплатная гарантия на 1 год
Оплата картой
Скидки постоянным клиентам

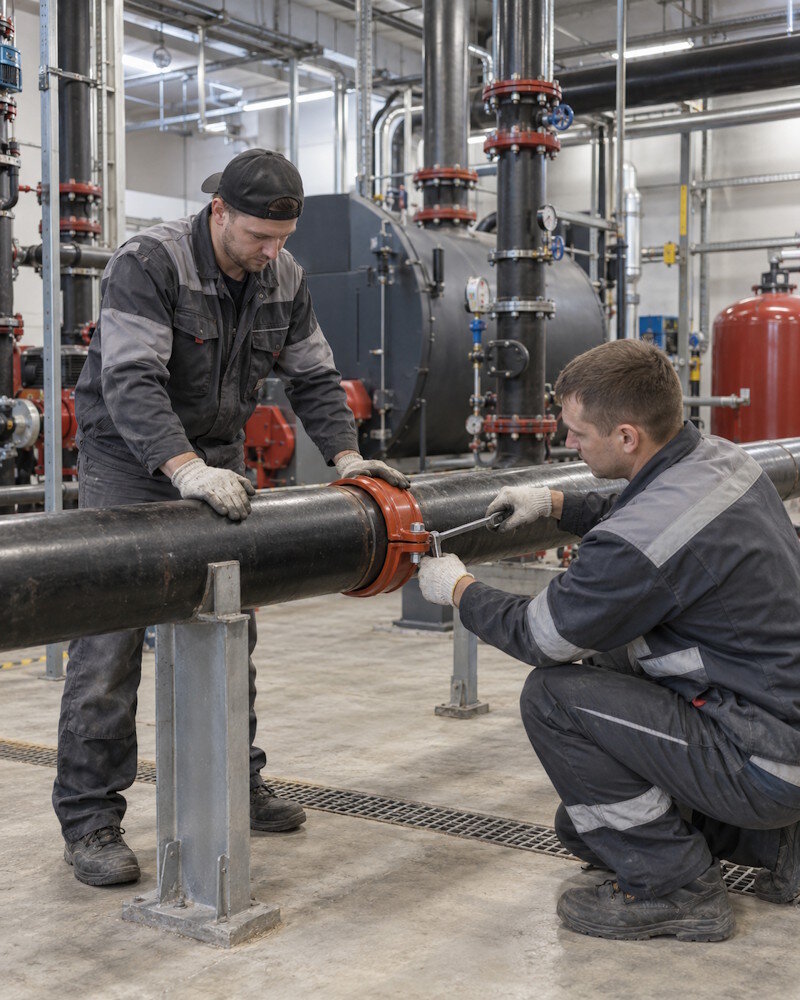

Оперативная поддержка Преимущества бессварной технологии
Главная особенность грувлока состоит в том, что для непосредственной сборки стыка не требуется сварка.
Это дает несколько практических преимуществ:
- Уменьшается объем огневых работ.
- Часть элементов можно подготовить заранее.
- Разборные узлы упрощают ремонт отдельных участков.
- При реконструкции не всегда приходится разрезать значительный фрагмент магистрали.
- Для такой технологии выпускается широкий набор фасонных деталей.
- Работы удобно проводить там, где применение сварки затруднено.
Сборка грувлоками нередко занимает меньше времени, чем сварной способ, однако фиксированный процент экономии заранее указывать нельзя. Срок зависит от диаметра, длины трассы, числа стыков, доступа к рабочей зоне и подготовки заготовок.
Где используют грувлоки
Такой способ применяется в инженерных коммуникациях жилых, коммерческих и промышленных зданий.
Грувлочные узлы часто встречаются в сетях пожаротушения. С их помощью собирают магистрали, ответвления и участки с арматурой. При устройстве противопожарного водопровода характеристики комплектующих определяются проектом.
Технология также используется:
- В холодном водоснабжении.
- В некоторых контурах горячего водоснабжения.
- В отоплении.
- В холодоснабжении.
- В насосных помещениях.
- На промышленных магистралях.
- При реконструкции действующих коммуникаций.
Для канализации обычно применяются другие способы сборки. Использование грувлочной технологии возможно только там, где это предусмотрено проектом и характеристиками конкретного оборудования.
Рабочая температура и давление определяются не названием технологии, а параметрами труб, уплотнений и соединительных элементов.
Как заказать монтаж коммуникаций
Нужна качественная и долговечная система, установка которой выполнена профессиональным мастером по всем правилам и с соблюдением СНиП? Тогда свяжитесь с нашим менеджером по телефону +7(495) 762-62-28 или через форму обратной связи на сайте и закажите монтаж внешней канализации «под ключ». Вы получите:
- профессиональную консультацию, помощь в оценке необходимых услуг;
- специалист определит все нюансы вашего объекта, наличие и тип водопроводных коммуникаций, посоветует в выборе системы канализации, ознакомит с прайс-листом на услуги;
- при необходимости вам предложат услуги по проектированию сети трубопроводов и очистных сооружений;
- мастера проведут монтаж труб наружной канализации в соответствии с проектом;
Вопросы и ответы
Какой инструмент используется для монтажа?
Обычного набора ручного инструмента для такой работы недостаточно. Подготовка труб требует оборудования, рассчитанного на конкретный материал и диаметр.
Монтажная бригада может использовать:
- Труборез.
- Станок для накатки.
- Инструмент для подготовки торцов.
- Измерительные приспособления.
- Монтажные ключи.
- Оборудование для испытаний.
Способ подготовки обычной, нержавеющей и оцинкованной стали может различаться. Поэтому перед началом работ проверяют не только размеры, но и требования к конкретному материалу.
То, что муфта визуально встала на место, еще не подтверждает качество сборки. Важны геометрия канавки, положение уплотнения и правильная затяжка крепежа.
Что проверяют после монтажа грувлока?
После сборки специалисты осматривают всю подготовленную линию.
Контролируют:
- Положение муфт.
- Посадку прокладок.
- Состояние крепежа.
- Отсутствие перекосов.
- Расположение труб на опорах.
- Соответствие проектной схеме.
- Герметичность стыков.
Параметры испытаний зависят от назначения инженерной сети и проектной документации.
Проверку лучше проводить до того, как доступ к коммуникациям будет закрыт отделкой или другими конструкциями.
Когда такой способ соединения особенно удобен?
Бессварное соединение хорошо подходит для протяженных коммуникаций, которые собираются из заранее подготовленных участков.
Его часто применяют:
- В системах пожаротушения.
- В технических помещениях с развитой разводкой.
- При реконструкции действующих сетей.
- На магистралях большого диаметра.
- Там, где желательно сократить количество сварочных работ.
- На участках, к которым позже может потребоваться доступ для обслуживания.
Выбор между грувлочной, сварной, фланцевой или резьбовой сборкой зависит от назначения сети и требований проекта.
Требуется ли обслуживать грувлочные соединения?
Исправный муфтовый узел не требует постоянного вмешательства. Во время планового осмотра специалисты проверяют доступные стыки, крепления и состояние уплотнений.
Дополнительная проверка нужна, если появились:
- Следы влаги.
- Коррозия металлических деталей.
- Смещение линии.
- Повреждения креплений.
- Признаки разгерметизации.
Осмотр также проводят при ремонте, реконструкции или замене арматуры.
Разборная конструкция позволяет в ряде случаев демонтировать отдельный участок без серьезного вмешательства в остальную сеть.
Какие типичные ошибки совершают при монтаже грувлочных соединений?
Распространенные ошибки включают неправильные размеры или глубину желобка, недостаточную очистку поверхности трубы, неравномерную затяжку болтов муфты, неправильную установку прокладки, отсутствие смазки на прокладке и превышение допустимого углового отклонения.
Каковы допустимые рабочие давления и температуры для грувлочных соединений?
Рабочие параметры зависят от типа муфты и прокладки. Стандартные системы рассчитаны на давление до 25 бар и температуры от -30°C до +120°C. Высокотемпературные прокладки выдерживают до +180°C. Существуют специальные прокладки для химически агрессивных сред. Для систем пожаротушения соединения рассчитаны на давление до 35 бар.
Требуется ли специальная квалификация для монтажа грувлочных соединений?
Монтаж грувлочных соединений не требует высокой квалификации, как при сварочных работах, однако необходимо обучение правильному использованию оборудования для нарезки желобков и соблюдению технологии монтажа. Рекомендуется пройти специальное обучение у поставщиков грувлочных систем.
Можно ли использовать грувлочные соединения на открытом воздухе и в агрессивных средах?
Да, грувлочные соединения могут использоваться на открытом воздухе и в агрессивных средах при условии выбора соответствующих материалов. Для наружного применения рекомендуются муфты с антикоррозийным покрытием, а для агрессивных сред – специальные прокладки из EPDM, нитрила или других устойчивых материалов.
